Overload of an electric motor / hydraulic system
Überlastbetrieb eines Elektromotors / Hydrauliksystem


Overload condition of an electric motor due to a manipulated overload protection
Überlastbetrieb eines Elektromotors aufgrund eines manipulierten Motorschutzes

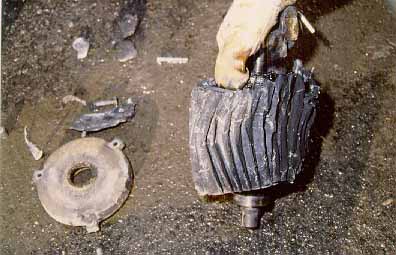

deteriorated stator housing of the electric motor
Deteroirated stator housing of the electric motor

Verformtes Statorgehäuse des Elektromotors

The deterioration of the stator housing shows that torque was still applied to it while the aluminium material began already to soften. This is unquestionable an indicator for a defective or inoperative motor protection, may it have been a thermal protection or as in this case an overcurrent protection. This also indicates, that the electric power supply lines were still active and undamaged while the housing was overheated. As these power supply lines were mounted on the entire systems steel frame below the hydraulic system, it was sure that the fire could not have started within the burnt material which was located below the system, because if this would have been true, the power supply line insulation would have been destroyed, the line would have been shorted and the circuit breakers released before the housing would have started to soften.

Die Verformung des Statorgehäuses zeigt, daß ein Drehmoment vom Motor übertragen wurde, während das Aluminiumgehäuse bereits weich wurde. Dies ist zweifellos ein Anzeichen für einen defekten oder inaktiven Motorschutz, ob thermischer oder wie im vorliegenden Fall, elektrischer Art. Dies zeigt ebenfalls, daß die Stromversorgungsleitungen zum Zeitpunkt der Überhitzung des Gehäuses noch aktiv und unbeschädigt waren. Da diese Stromversorgungsleitungen am Stahlrahmen des Gesamtsystems unterhalb des Hydrauliksystems geführt waren, konnte ausgeschlossen werden, daß der Brand in dem verbrannten Material, das unterhalb des Systems lag, entstanden ist, da andernfalls die Isolation der Leitungen beschädigt worden wäre, hierbei ein Kurzschluß aufgetreten wäre, wodurch die Sicherungen ausgelöst hätten bevor das Gehäuse weich geworden wäre.

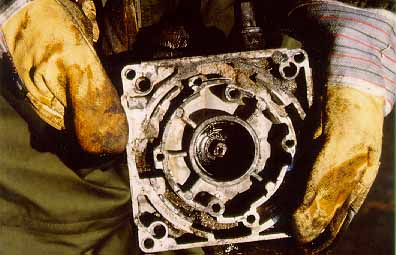

motor conection of hydraulic pump
Motor adapter of the hydraulic pump

Motoranschluß an der Hydraulikpump

The image shows the motor mounting on the hydraulic pump. Around the pump shaft the molten oil seal ring is visible, below which the defective bearing, which produced the overload condition, is located.

Das Bild zeigt den Motoranschluß an der Hydraulikpumpe. Um die Pumpenwelle herum ist der geschmolzene Wellendichtring zu sehen, unter welchen sich das defekte Lager befindet, das den Überlastbetrieb verursacht hat.

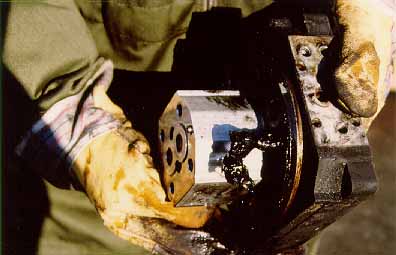

Housing of the hydraulic pump mechanism
Housing of the hydraulic pump mechanism, which was located in the hydraulic fluid reservoir.

Gehäuse des Hydraulikpumpenmechanismus, das im Hydraulikflüssigkeitstank eingebaut war.

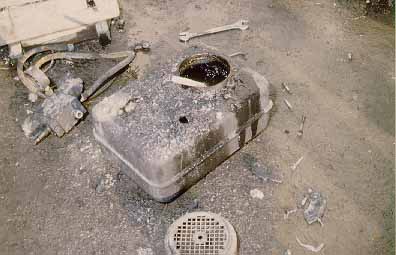

Hydraulic fluid reservoir
Hydraulic fluid reservoir.

Hydraulikflüssigkeitstank.


To be continued.
